9系列彎頭

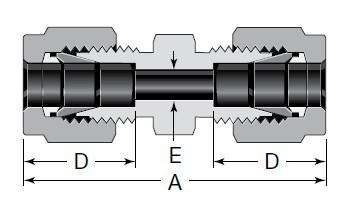

管與管連接
英 制
|

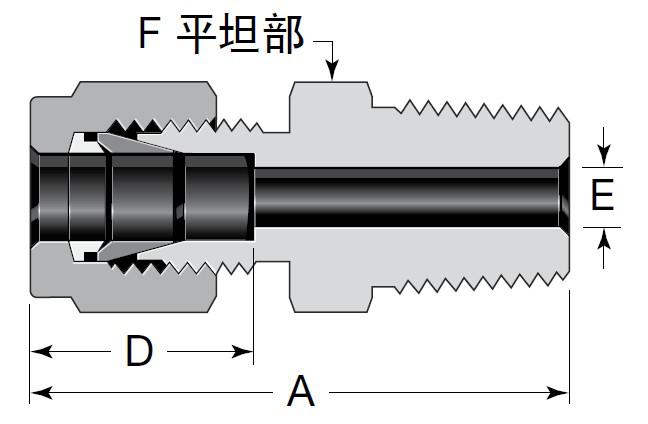

管外徑 in. |
型 號 |
A
in. |
D
in. |
E
in. |
F六角尺寸 in. |
|
1/8 |
9-TB2 |
0.88 |
0.50 |
0.09 |
3/8 |
|
3/16 |
9-TB3 |
1.00 |
0.54 |
0.12 |
1/2 |
|
1/4 |
9-TB4 |
1.06 |
0.60 |
0.19 |
1/2 |
|
5/16 |
9-TB5 |
1.13 |
0.64 |
0.25 |
9/16 |
|
3/8 |
9-TB6 |
1.20 |
0.66 |
0.28 |
5/8 |
|
1/2 |
9-TB8 |
1.42 |
0.90 |
0.41 |
13/16 |
|
5/8 |
9-TB10 |
1.50 |
0.96 |
0.50 |
15/16 |
|
3/4 |
9-TB12 |
1.57 |
0.96 |
0.62 |
1-1/16 |
|
1 |
9-TB16 |
1.93 |
1.23 |
0.88 |
1-3/8 |
公 制
|
管外徑 mm |
型 號 |
A
mm |
D
mm |
E
mm |
F六角尺寸 mm |
|
3 |
9-TB3M |
22.3 |
12.9 |
2.4 |
9.50 |
|
6 |
9-TB6M |
27.0 |
15.3 |
4.8 |
12.7 |
|
8 |
9-TB8M |
28.8 |
16.2 |
6.4 |
16.0 |
|
10 |
9-TB10M |
31.5 |
17.2 |
7.9 |
20.5 |
|
12 |
9-TB12M |
36.0 |
22.8 |
9.5 |
20.5 |
|
14 |
9-TB14M |
38.0 |
24.4 |
11.1 |
23.8 |
|
16 |
9-TB16M |
38.0 |
24.4 |
12.7 |
23.8 |
|
18 |
9-TB18M |
39.8 |
24.4 |
15.1 |
27 |
|
22 |
9-TB22M |
44.6 |
26.0 |
18.3 |
35 |
|
25 |
9-TB25M |
49.1 |
31.3 |
21.8 |
35 |
端螺紋彎頭

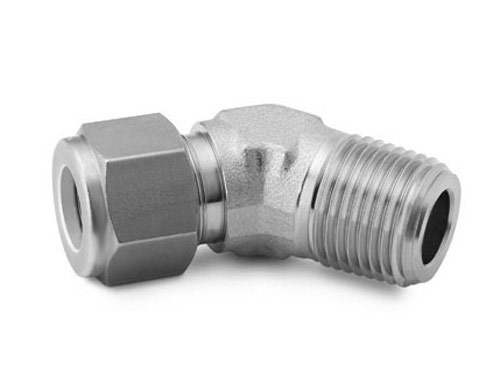

45°彎頭
